ระบบป้องกันอัคคีภัย
ปั๊มดับเพลิง Pumpsense รุ่น HF, HFT และ EF สำหรับโครงการในประเทศไทย มีชุดขับมอเตอร์ไฟฟ้าและเครื่องยนต์ดีเซล พร้อมตารางพิกัดและผลงานอ้างอิง ตรวจสอบตัวเลือก UL Listed และ FM Approved ให้ตรงกับรุ่นและจุดทำงานที่โครงการต้องการ
กลุ่มปั๊มดับเพลิง
มีตัวเลือก UL Listed และ FM Approved ตามตารางพิกัดที่ระบุ ต้องเลือกรุ่น จุดทำงาน และความเร็วรอบให้ตรงกับระบบการรับรองที่โครงการกำหนด

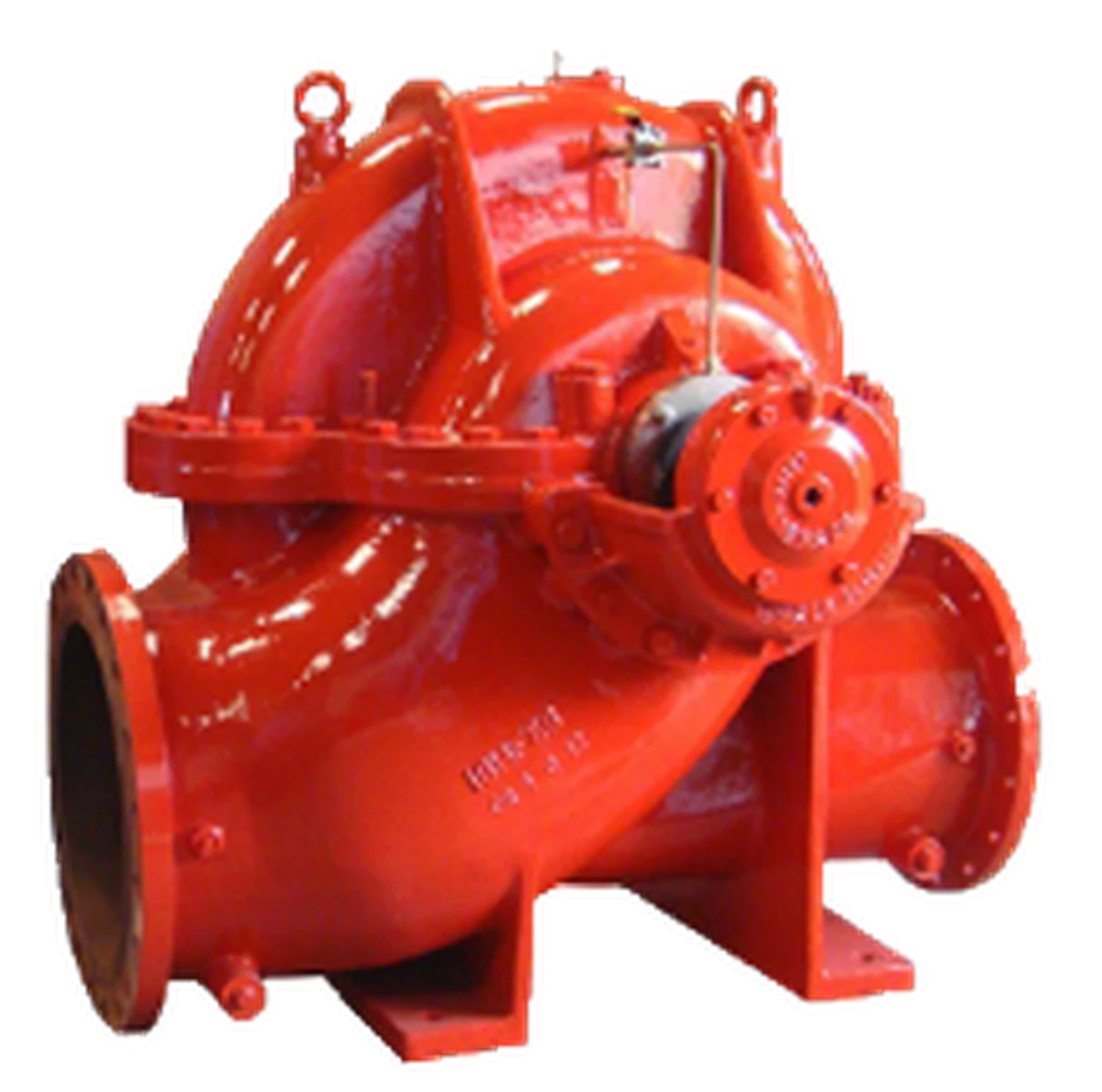

ซีรีส์ HF
โครงสร้างสปลิตเคสแนวนอน แยกตัวเรือนตามแนวแกน สำหรับงานดับเพลิง เอกสาร Fire Delivery Program ที่ให้มามีตาราง UL และ FM แยกจากกัน
แหล่งข้อมูล: เอกสาร Fire Delivery Program หน้า 6-7 และ 9-10.

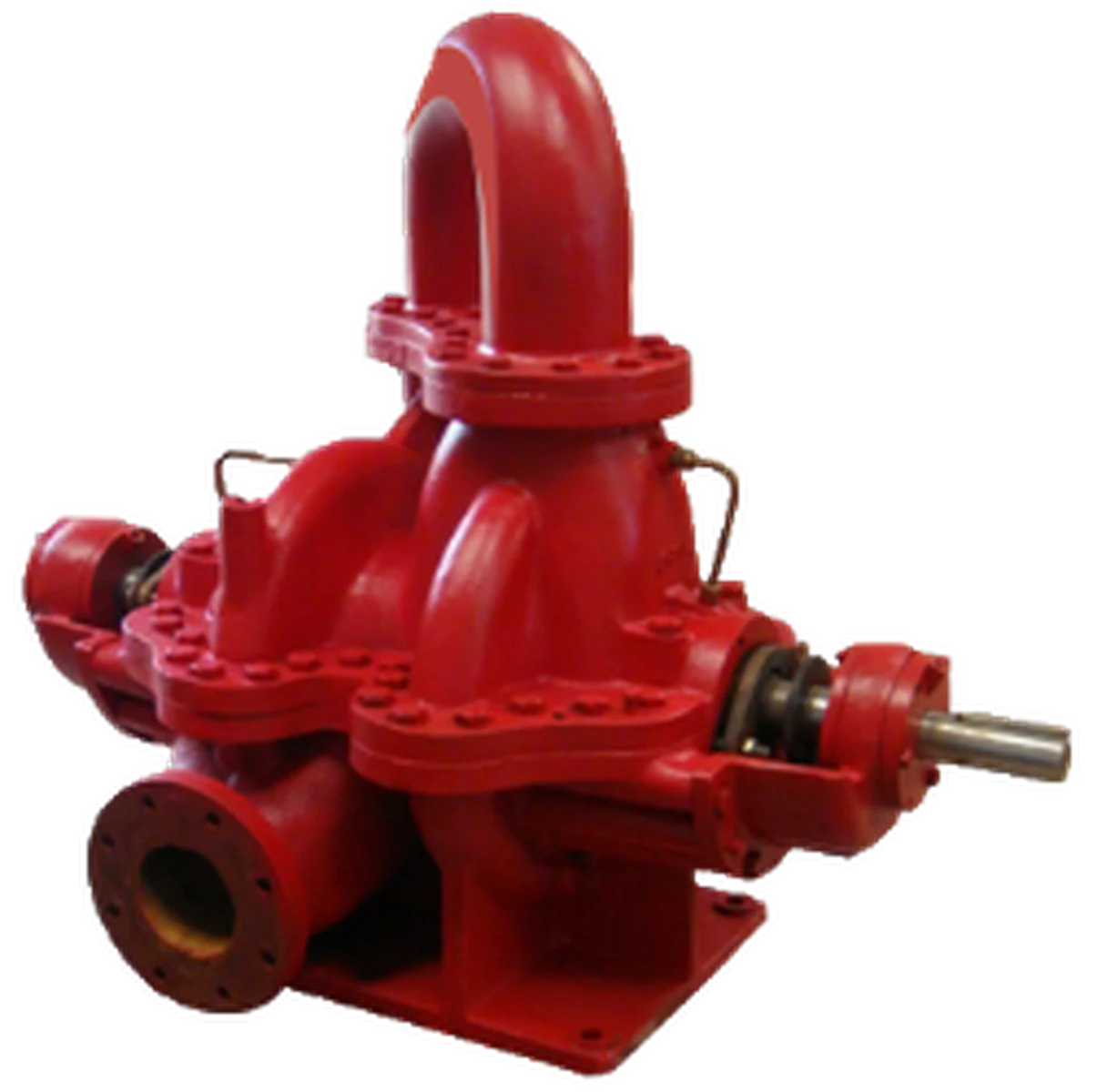

ซีรีส์ HFT / HFTD
ปั๊มสปลิตเคสสองขั้นสำหรับงานที่ต้องการความดันสูงขึ้น ตาราง UL ในโบรชัวร์ที่ให้มาระบุรุ่น 3HFT11 และ 6HFTD12L
แหล่งข้อมูล: เอกสาร Fire Delivery Program หน้า 8 และ 14-15.

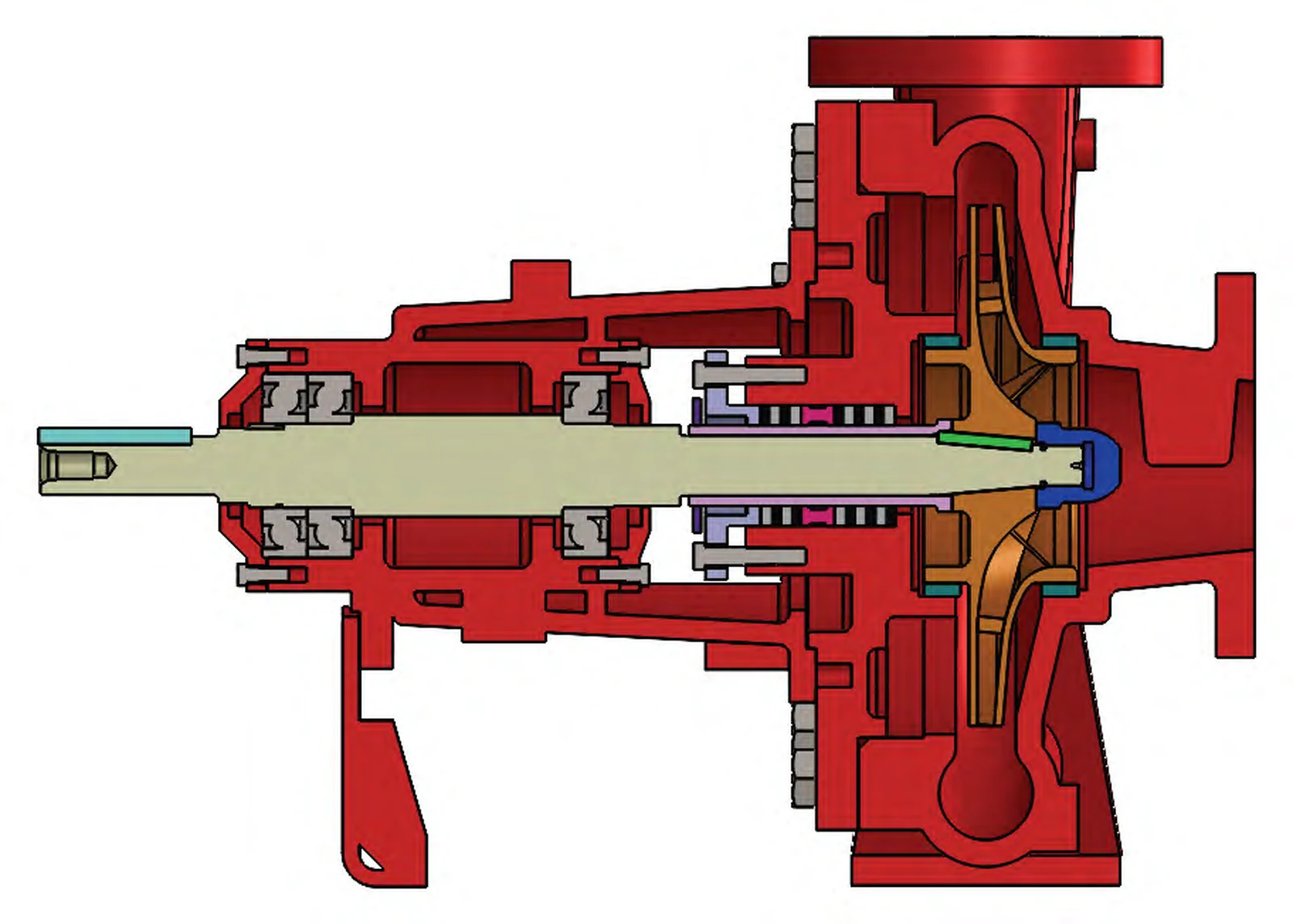

ซีรีส์ EF
รูปแบบดูดทางปลายที่กะทัดรัด ตาราง UL ที่ให้มาระบุ EF 80-310 และ EF100-310 ภาพประกอบเป็นภาพตัดจากโบรชัวร์
แหล่งข้อมูล: เอกสาร Fire Delivery Program หน้า 8 และ 12-13.

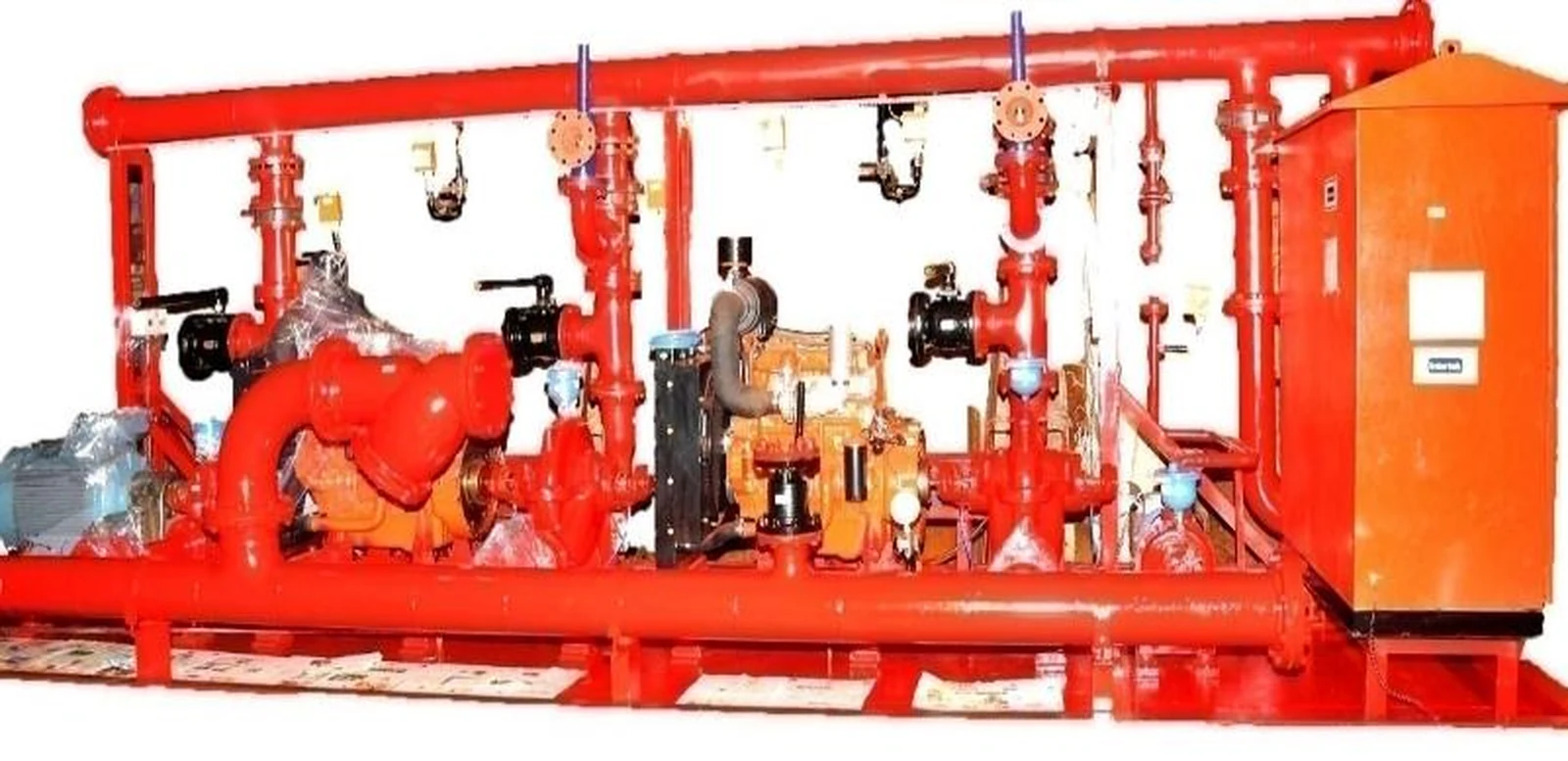

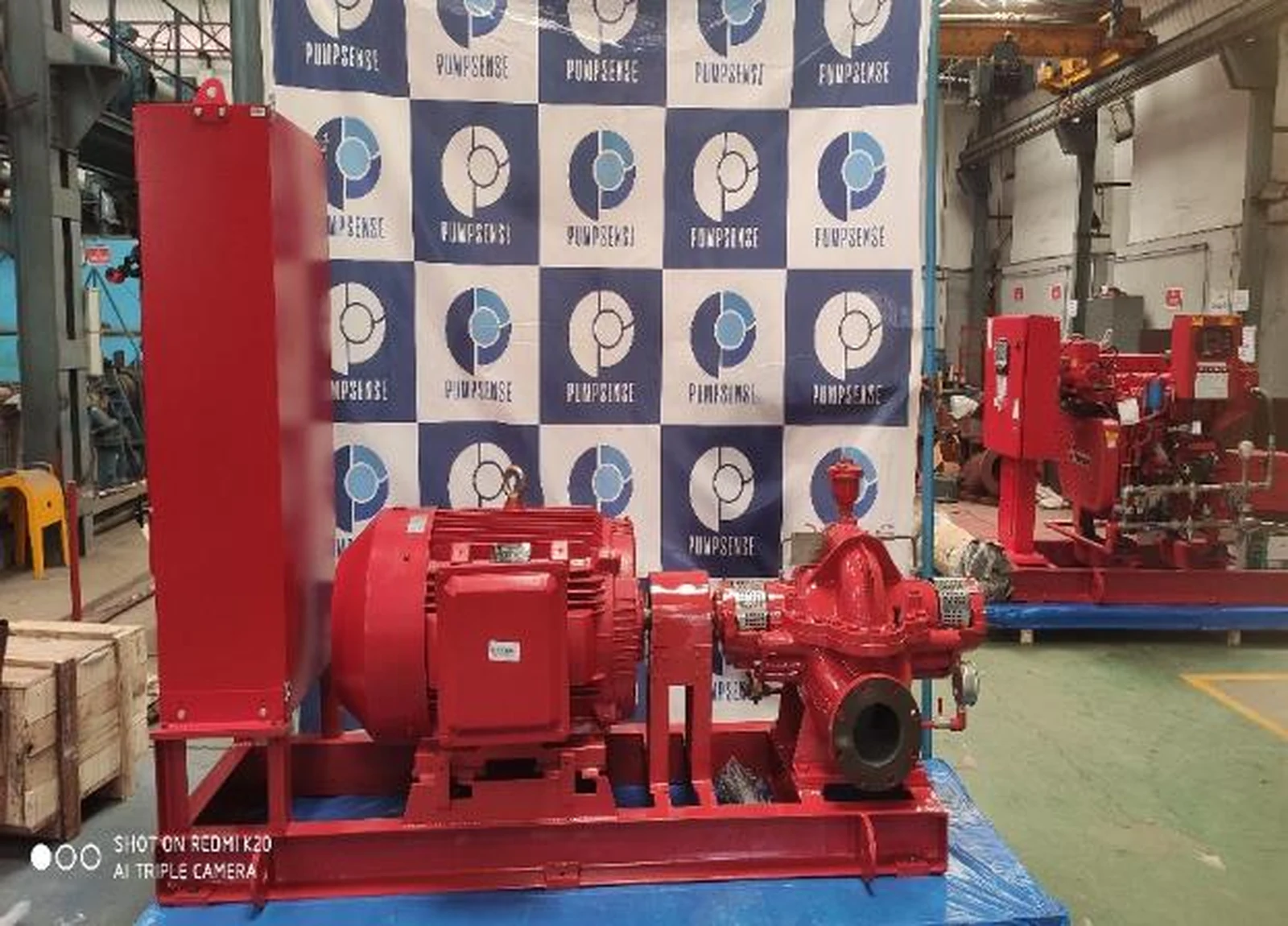

ชุดปั๊มที่ออกแบบตามโครงการ

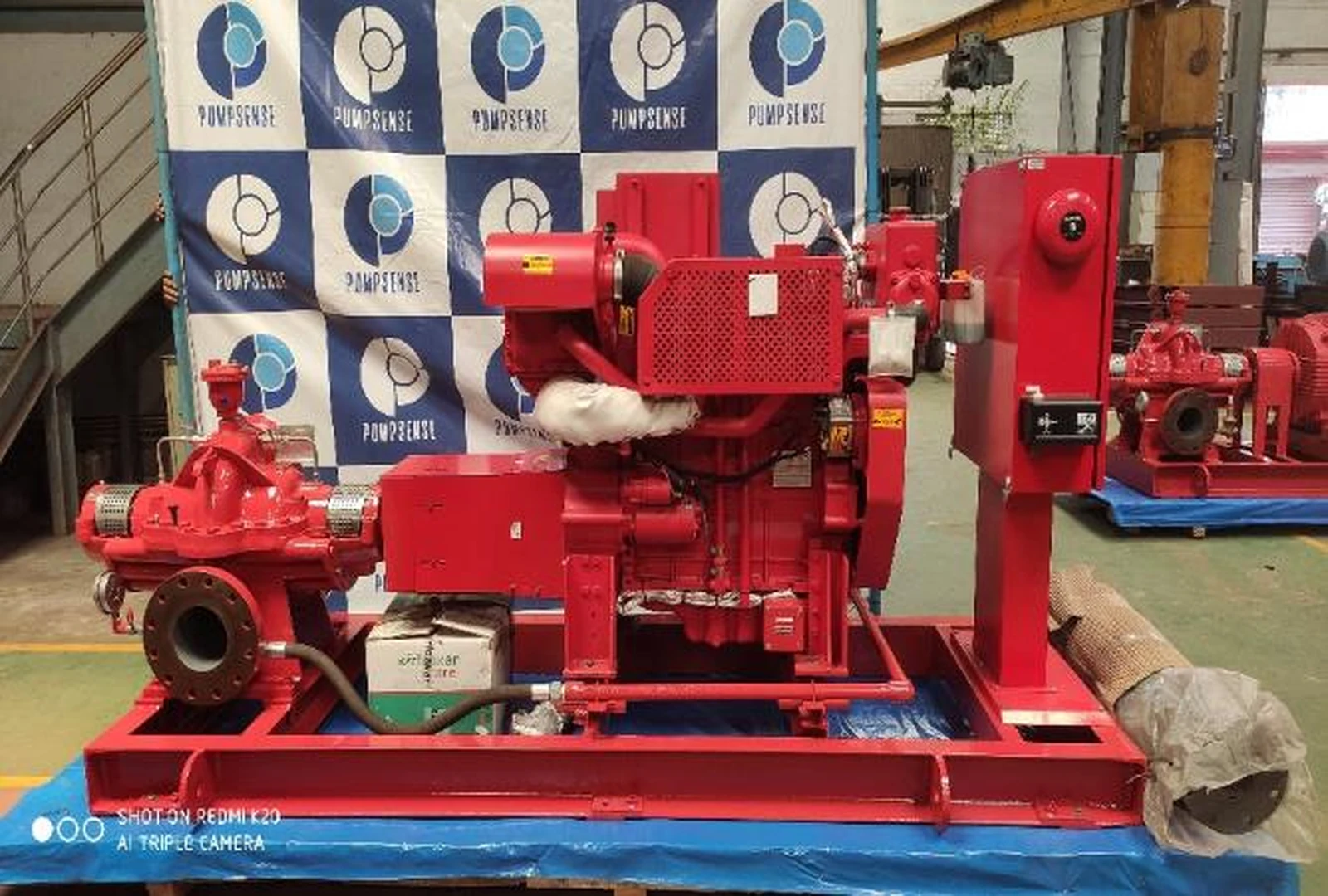

เอกสาร Fire Delivery Program อธิบายชุดปั๊มที่ประกอบด้วยปั๊ม ชุดขับ ตู้ควบคุม และอุปกรณ์ที่ระบุ สามารถออกแบบชุดฐานร่วมเพื่อรวมอุปกรณ์ตามโครงการ ภายในขอบเขตส่งมอบที่ตกลงกัน
แหล่งข้อมูล: เอกสารแนะนำบริษัท สไลด์ 16 และ 21.
ปรึกษาระบบปั๊มแบบแพ็กเกจข้อมูลปั๊มดับเพลิงครบถ้วน
เปิดคู่มือทั้งเล่ม หรือไปยังหัวข้อทางเทคนิคที่ต้องการโดยตรง

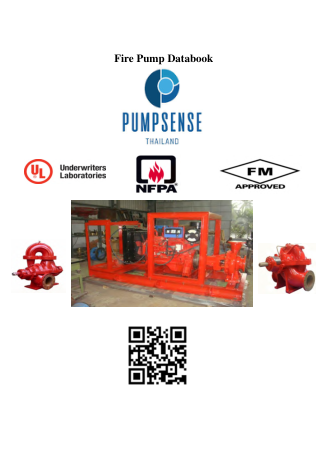

เอกสารฉบับเต็มจากผู้ผลิต

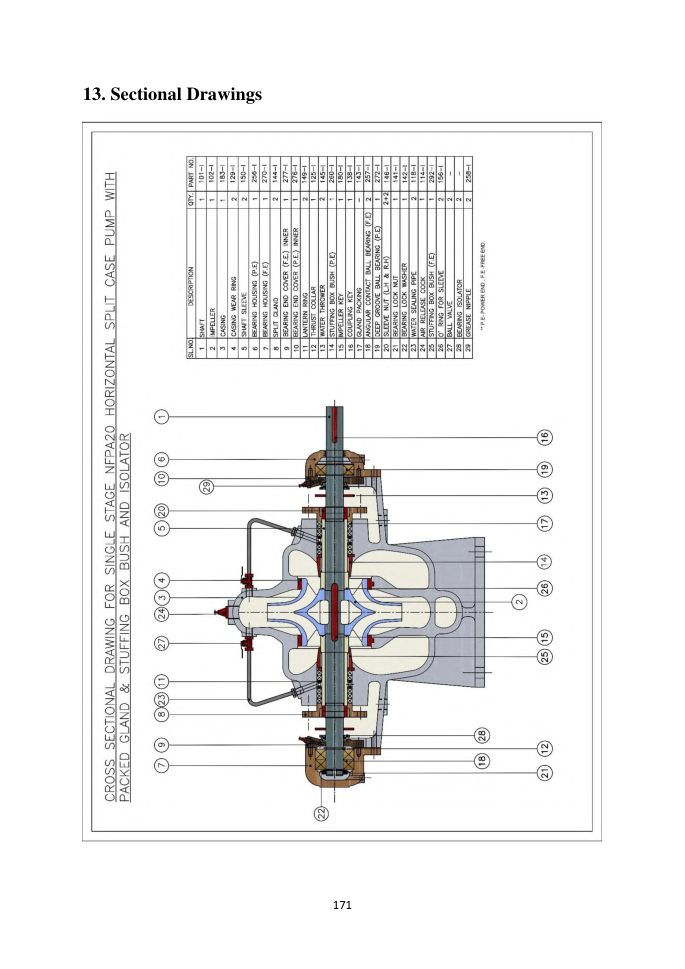

รวมตารางพิกัด กราฟสมรรถนะ แบบจัดวางทั่วไป ภาพตัด มิติหน้าแปลน วัสดุ และอะไหล่แนะนำ ไว้ในเอกสารฉบับเดียวที่ดาวน์โหลดได้
คู่มือข้อมูลและโบรชัวร์ Fire Delivery Program ครอบคลุมพิกัดต่างกัน ให้ใช้เอกสารต้นฉบับที่ตรงกับข้อมูล และตรวจสอบการรับรองปัจจุบันของรุ่นที่เลือก
พิกัดที่เผยแพร่
ใช้ข้อมูลโบรชัวร์เหล่านี้เป็นจุดเริ่มต้นในการเลือกปั๊ม ตารางต้นฉบับแสดงรุ่น ความดัน และความเร็วรอบของแต่ละรายการครบถ้วน
| ตารางในโบรชัวร์ที่ให้มา | อัตราการไหลพิกัดที่ระบุ | แหล่งข้อมูลฉบับเต็ม |
|---|---|---|
| UL สปลิตเคส ขั้นเดียว | 300-3,000 USGPM | หน้า 6-7 |
| UL สปลิตเคส สองขั้น | 400 / 500 / 1,000 / 1,250 USGPM | หน้า 8 |
| UL ดูดทางปลาย | 300 / 400 / 450 / 500 USGPM | หน้า 8 |
| FM สปลิตเคส ขั้นเดียว | 300-3,000 USGPM | หน้า 9-10 |
ตัวอย่างจากตาราง UL และ FM ที่แยกจากกัน ได้แก่ 4HF10, 4HF12L, 4HF12, 4HF13, 5HF11, 6HF10, 6HF12, 6HF14K, 6HF18, 6HF20, 6HF21, 8HF13, 8HF15, 8HF17, 8HF20, 8HF21 และ 8HF22
การรวมชื่อรุ่นไว้ในดัชนีนี้ไม่ได้ยืนยันว่ารุ่นเดียวกันได้รับทั้งสองการรับรองที่พิกัดเดียวกัน
ส่งข้อมูลอัตราการไหลพิกัด ความดันสุทธิหรือเฮดที่ต้องการ สภาวะด้านดูด มาตรฐานโครงการ และชุดขับที่ต้องการ จากนั้นจึงตรวจสอบตารางพิกัดและการรับรองปัจจุบันให้ตรงกับกราฟสมรรถนะที่เลือก
อ่านรายการตรวจสอบการรับรอง| รุ่น | อัตราการไหลพิกัด (USGPM) | ช่วงความดันพิกัด (psi) | ความเร็วรอบ (rpm) |
|---|---|---|---|
| 3HFT11 | 400 | 194-327 | 2,930 |
| 3HFT11 | 500 | 187-320 | 2,930 |
| 6HFTD12L | 1,000 | 179-262 | 2,600 |
| 6HFTD12L | 1,000 | 210-306 | 2,800 |
| 6HFTD12L | 1,000 | 240-347 | 2,975 |
| 6HFTD12L | 1,250 | 229-342 | 2,975 |
แหล่งข้อมูล: เอกสาร Fire Delivery Program ที่ให้มา หน้า 8; ตรวจสอบการรับรองปัจจุบันก่อนจัดซื้อ.
ตารางจากคู่มือข้อมูลฉบับเต็ม
แสดงทุกรายการในคู่มือข้อมูล 187 หน้าที่ให้มา โดยแยกตาราง UL, FM และตารางเลือกปั๊ม NFPA20 ช่วงกว้างออกจากกัน ตารางช่วงกว้างเป็นข้อมูลเลือกปั๊มของผู้ผลิต การมีชื่อในตารางไม่ได้ยืนยันการขึ้นทะเบียนหรือการรับรองผลิตภัณฑ์
| ตาราง | ช่วงอัตราการไหล | ช่วงความดันสุทธิ | ช่วงความเร็วรอบ | หน้า |
|---|---|---|---|---|
| ตาราง UL Listed ในคู่มือข้อมูลที่ให้มา | 300-2500 USGPM | 74-347 psi | 1500-3000 rpm | 10-13 |
| ตาราง FM Approved ในคู่มือข้อมูลที่ให้มา | 300-2500 USGPM | 78-187 psi | 1480-3000 rpm | 14-16 |
| ตารางเลือกปั๊ม NFPA20 ช่วงกว้าง | 150-5000 GPM | 50-533 psi | 1480-3600 rpm | 74-78 |
ค่าปลายช่วงมาจากคนละรายการเลือกปั๊ม ไม่ใช่จุดทำงานเดียว ความดันสุทธิพิกัดและความดันใช้งานสูงสุดเป็นคนละค่า
59 รายการ
เลื่อนแนวนอนเพื่อดูทุกคอลัมน์ แต่ละแถวเชื่อมไปยังหน้าต้นฉบับใน PDF
| รุ่น | อัตราการไหลพิกัด USGPM | ความดันสุทธิพิกัด · psi | ความเร็วรอบ rpm | ขนาด inches | ใบพัด ต่ำสุด–สูงสุด · mm | ความดันใช้งานสูงสุด · psi | กำลังปั๊ม kW | กำลังปั๊ม hp | แหล่งข้อมูล |
|---|---|---|---|---|---|---|---|---|---|
| 4HF12L | 300 | 88-139 | 2600 | 6" x 4" | 260–310 | 300 | 30.97 to 50.85 | 41.53 to 68.19 | หน้า 10 / 1 |
| 4HF12L | 300 | 104-161 | 2800 | 6" x 4" | 260–310 | 300 | 38.68 to 63.51 | 51.87 to 85.17 | หน้า 10 / 2 |
| 4HF12L | 300 | 116-180 | 2950 | 6" x 4" | 260–310 | 300 | 45.24 to 74.27 | 60.67 to 99.59 | หน้า 10 / 3 |
| 4HF12L | 300 | 120-186 | 3000 | 6" x 4" | 260–310 | 300 | 47.58 to 78.11 | 63.81 to 104.75 | หน้า 10 / 4 |
| 4HF12L | 400 | 84-134 | 2600 | 6" x 4" | 260–310 | 300 | 30.97 to 50.85 | 41.53 to 68.19 | หน้า 10 / 5 |
| 4HF12L | 400 | 99-157 | 2800 | 6" x 4" | 260–310 | 300 | 38.68 to 63.51 | 51.87 to 85.17 | หน้า 10 / 6 |
| 4HF12L | 400 | 111-175 | 2950 | 6" x 4" | 260–310 | 300 | 45.24 to 74.27 | 60.67 to 99.59 | หน้า 10 / 7 |
| 4HF12L | 400 | 115-182 | 3000 | 6" x 4" | 260–310 | 300 | 47.58 to 78.11 | 63.81 to 104.75 | หน้า 10 / 8 |
| 3HFT11 | 400 | 194-327 | 2930 | 4" x 3" | 230–295 | 410 | 91 to 137 | 122.03 to 183.72 | หน้า 10 / 9 |
| 4HF12L | 450 | 81-132 | 2600 | 6" x 4" | 260–310 | 300 | 30.97 to 50.85 | 41.53 to 68.19 | หน้า 10 / 10 |
| 4HF12L | 450 | 96-155 | 2800 | 6" x 4" | 260–310 | 300 | 38.68 to 63.51 | 51.87 to 85.17 | หน้า 10 / 11 |
| 4HF12L | 450 | 108-173 | 2950 | 6" x 4" | 260–310 | 300 | 45.24 to 74.27 | 60.67 to 99.59 | หน้า 10 / 12 |
| 4HF12L | 450 | 113-179 | 3000 | 6" x 4" | 260–310 | 300 | 47.58 to 78.11 | 63.81 to 104.75 | หน้า 10 / 13 |
| 4HF12L | 500 | 78-129 | 2600 | 6" x 4" | 260–310 | 300 | 30.97 to 50.85 | 41.53 to 68.19 | หน้า 10 / 14 |
| 4HF12L | 500 | 93-152 | 2800 | 6" x 4" | 260–310 | 300 | 38.68 to 63.51 | 51.87 to 85.17 | หน้า 10 / 15 |
| 4HF12L | 500 | 105-171 | 2950 | 6" x 4" | 260–310 | 300 | 45.24 to 74.27 | 60.67 to 99.59 | หน้า 11 / 16 |
| 4HF12L | 500 | 109-177 | 3000 | 6" x 4" | 260–310 | 300 | 47.58 to 78.11 | 63.81 to 104.75 | หน้า 11 / 17 |
| 4HF13 | 500 | 130-176 | 2600 | 6" x 4" | 305–350 | 300 | 60.85 to 86.83 | 81.6 to 116.44 | หน้า 11 / 18 |
| 4HF13 | 500 | 153-206 | 2800 | 6" x 4" | 305–350 | 300 | 76.01 to 108.45 | 101.93 to 145.43 | หน้า 11 / 19 |
| 4HF13 | 500 | 171-230 | 2950 | 6" x 4" | 305–350 | 300 | 88.89 to 126.83 | 119.2 to 170.08 | หน้า 11 / 20 |
| 4HF13 | 500 | 177-238 | 3000 | 6" x 4" | 305–350 | 300 | 93.48 to 133.38 | 125.36 to 178.87 | หน้า 11 / 21 |
| 3HFT11 | 500 | 187-320 | 2930 | 4" x 3" | 230–295 | 410 | 91 to 137 | 122.03 to 183.72 | หน้า 11 / 22 |
| 4HF12 | 750 | 79-124 | 2600 | 6" x 4" | 264–310 | 300 | 41.12 to 59.31 | 55.14 to 79.54 | หน้า 11 / 23 |
| 4HF12 | 750 | 96-149 | 2800 | 6" x 4" | 264–310 | 300 | 51.36 to 74.08 | 68.87 to 99.34 | หน้า 11 / 24 |
| 4HF12 | 750 | 106-169 | 2950 | 6" x 4" | 264–310 | 300 | 60.07 to 86.63 | 80.56 to 116.2 | หน้า 11 / 25 |
| 4HF12 | 750 | 109-176 | 3000 | 6" x 4" | 264–310 | 300 | 63.17 to 91.11 | 84.71 to 122.18 | หน้า 11 / 26 |
| 4HF13 | 750 | 114-162 | 2600 | 6" x 4" | 305–350 | 300 | ต้องยืนยัน* | 81.6 to 116.44 | หน้า 11 / 27 |
| 4HF13 | 750 | 137-192 | 2800 | 6" x 4" | 305–350 | 300 | ต้องยืนยัน* | 101.93 to 145.43 | หน้า 11 / 28 |
| 4HF13 | 750 | 155-215 | 2950 | 6" x 4" | 305–350 | 300 | ต้องยืนยัน* | 119.2 to 170.08 | หน้า 11 / 29 |
| 4HF13 | 750 | 162-224 | 3000 | 6" x 4" | 305–350 | 300 | ต้องยืนยัน* | 125.36 to 178.87 | หน้า 11 / 30 |
| 5HF11 | 1000 | 82-124 | 2600 | 6" x 5" | 252–310 | 300 | 54.3 to 84.58 | 72.82 to 113.42 | หน้า 11 / 31 |
| 5HF11 | 1000 | 97-147 | 2800 | 6" x 5" | 252–310 | 300 | 67.82 to 105.64 | 90.95 to 141.67 | หน้า 11 / 32 |
| 5HF11 | 1000 | 109-165 | 2950 | 6" x 5" | 252–310 | 300 | 79.31 to 123.55 | 106.36 to 165.68 | หน้า 11 / 33 |
| 5HF11 | 1000 | 113-171 | 3000 | 6" x 5" | 252–310 | 300 | 83.41 to 129.94 | 111.85 to 174.25 | หน้า 12 / 34 |
| 6HF14K | 1000 | 127-175 | 2600 | 8" x 6" | 320–360 | 335 | 99 to 131 | 132.76 to 175.67 | หน้า 12 / 35 |
| 6HF14K | 1000 | 151-206 | 2800 | 8" x 6" | 320–360 | 335 | 124 to 164 | 166.29 to 219.93 | หน้า 12 / 36 |
| 6HF14K | 1000 | 169-230 | 2950 | 8" x 6" | 320–360 | 335 | 145 to 192 | 194.45 to 257.48 | หน้า 12 / 37 |
| 6HF14K | 1000 | 175-239 | 3000 | 8" x 6" | 320–360 | 335 | 153 to 202 | 205.18 to 270.89 | หน้า 12 / 38 |
| 6HFTD12L | 1000 | 179-262 | 2600 | 8" x 6" | 260–314 | 443 | 134 to 224 | 179.69 to 300.39 | หน้า 12 / 39 |
| 6HFTD12L | 1000 | 210-306 | 2800 | 8" x 6" | 260–314 | 443 | 168 to 279 | 225.29 to 374.15 | หน้า 12 / 40 |
| 6HFTD12L | 1000 | 240-347 | 2975 | 8" x 6" | 260–314 | 443 | 201 to 335 | 269.55 to 449.24 | หน้า 12 / 41 |
| 6HF20 | 1250 | 80-122 | 1500 | 8" x 6" | 428–520 | 271 | 95 to 137 | 127.39 to 183.72 | หน้า 12 / 42 |
| 6HF20 | 1250 | 113-173 | 1760 | 8" x 6" | 428–520 | 271 | 153 to 221 | 205.18 to 296.37 | หน้า 12 / 43 |
| 6HF20 | 1250 | 119-182 | 1800 | 8" x 6" | 428–520 | 271 | 164 to 236 | 219.93 to 316.48 | หน้า 12 / 44 |
| 6HF12 | 1250 | 113-180 | 3000 | 8" x 6" | 245–305 | 275 | 106 to 170 | 142.15 to 227.97 | หน้า 12 / 45 |
| 6HFTD12L | 1250 | 229-342 | 2975 | 8" x 6" | 260–314 | 443 | 201 to 335 | 269.55 to 449.24 | หน้า 12 / 46 |
| 6HF20 | 1500 | 76-117 | 1500 | 8" x 6" | 428–520 | 271 | 95 to 137 | 127.39 to 183.72 | หน้า 12 / 47 |
| 6HF20 | 1500 | 109-167 | 1760 | 8" x 6" | 428–520 | 271 | 153 to 221 | 205.18 to 296.37 | หน้า 12 / 48 |
| 6HF20 | 1500 | 115-175 | 1800 | 8" x 6" | 428–520 | 271 | 164 to 236 | 219.93 to 316.48 | หน้า 12 / 49 |
| 6HF12 | 1500 | 106-172 | 3000 | 8" x 6" | 245–305 | 275 | 106 to 170 | 142.15 to 227.97 | หน้า 12 / 50 |
| 8HF20 | 2000 | 80-122 | 1500 | 10" x 8" | 425–515 | 272 | 124 to 186 | 166.29 to 249.43 | หน้า 12 / 51 |
| 8HF20 | 2000 | 115-172 | 1760 | 10" x 8" | 425–515 | 272 | 200 to 301 | ต้องยืนยัน* | หน้า 13 / 52 |
| 8HF20 | 2000 | 121-181 | 1800 | 10" x 8" | 425–515 | 272 | 214 to 322 | 286.98 to 431.81 | หน้า 13 / 53 |
| 8HF13 | 2000 | 120-148 | 2800 | 10" x 8" | 305–330 | 300 | 146.07 to 190.76 | 195.88 to 255.81 | หน้า 13 / 54 |
| 8HF13 | 2000 | 136-167 | 2950 | 10" x 8" | 305–330 | 300 | 170.82 to 223.09 | 229.07 to 299.17 | หน้า 13 / 55 |
| 8HF13 | 2000 | 141-173 | 3000 | 10" x 8" | 305–330 | 300 | 179.65 to 234.62 | 240.91 to 314.63 | หน้า 13 / 56 |
| 8HF20 | 2500 | 74-115 | 1500 | 10" x 8" | 425–515 | 272 | 124 to 186 | 166.29 to 249.43 | หน้า 13 / 57 |
| 8HF20 | 2500 | 110-166 | 1760 | 10" x 8" | 425–515 | 272 | 200 to 301 | ต้องยืนยัน* | หน้า 13 / 58 |
| 8HF20 | 2500 | 115-175 | 1800 | 10" x 8" | 425–515 | 272 | 214 to 322 | 286.98 to 431.81 | หน้า 13 / 59 |
ไม่พบรายการที่ตรงกัน ลองค้นหารุ่นหรือจุดทำงานอื่น
38 รายการ
เลื่อนแนวนอนเพื่อดูทุกคอลัมน์ แต่ละแถวเชื่อมไปยังหน้าต้นฉบับใน PDF
| รุ่น | อัตราการไหลพิกัด USGPM | ความดันสุทธิพิกัด · psi | ความเร็วรอบ rpm | ขนาด inches | ใบพัด ต่ำสุด–สูงสุด · mm | ความดันใช้งานสูงสุด · psi | กำลังปั๊ม kW | กำลังปั๊ม hp | แหล่งข้อมูล |
|---|---|---|---|---|---|---|---|---|---|
| 4HF12L | 300 | 88-139 | 2600 | 6" x 4" | 260–310 | 261.8 | 28-48 | 38-64 | หน้า 14 / 1 |
| 4HF12L | 300 | 104-162 | 2800 | 6" x 4" | 260–310 | 261.8 | 38-63 | 51-84 | หน้า 14 / 2 |
| 4HF12L | 300 | 116-180 | 2950 | 6" x 4" | 260–310 | 261.8 | 44-73 | 59-98 | หน้า 14 / 3 |
| 4HF12L | 300 | 120-187 | 3000 | 6" x 4" | 260–310 | 261.8 | 46-77 | 62-103 | หน้า 14 / 4 |
| 4HF12L | 400 | 85-135 | 2600 | 6" x 4" | 260–310 | 261.8 | 28-48 | 38-64 | หน้า 14 / 5 |
| 4HF12L | 400 | 99-158 | 2800 | 6" x 4" | 260–310 | 261.8 | 38-63 | 51-84 | หน้า 14 / 6 |
| 4HF12L | 400 | 111-177 | 2950 | 6" x 4" | 260–310 | 261.8 | 44-73 | 59-98 | หน้า 14 / 7 |
| 4HF12L | 400 | 115-183 | 3000 | 6" x 4" | 260–310 | 261.8 | 46-77 | 62-103 | หน้า 14 / 8 |
| 4HF12L | 450 | 82-133 | 2600 | 6" x 4" | 260–310 | 261.8 | 28-48 | 38-64 | หน้า 14 / 9 |
| 4HF12L | 450 | 97-155 | 2800 | 6" x 4" | 260–310 | 261.8 | 38-63 | 51-84 | หน้า 14 / 10 |
| 4HF12L | 450 | 109-174 | 2950 | 6" x 4" | 260–310 | 261.8 | 44-73 | 59-98 | หน้า 14 / 11 |
| 4HF12L | 450 | 113-181 | 3000 | 6" x 4" | 260–310 | 261.8 | 46-77 | 62-103 | หน้า 14 / 12 |
| 4HF12L | 500 | 78-129 | 2600 | 6" x 4" | 260–310 | 261.8 | 28-48 | 38-64 | หน้า 14 / 13 |
| 4HF12L | 500 | 94-152 | 2800 | 6" x 4" | 260–310 | 261.8 | 38-63 | 51-84 | หน้า 14 / 14 |
| 4HF12L | 500 | 106-171 | 2950 | 6" x 4" | 260–310 | 261.8 | 44-73 | 59-98 | หน้า 14 / 15 |
| 4HF12L | 500 | 110-177 | 3000 | 6" x 4" | 260–310 | 261.8 | 46-77 | 62-103 | หน้า 14 / 16 |
| 4HF12 | 750 | 79-122 | 2600 | 6" x 4" | 264–310 | 265.2 | 41-55 | 55-74 | หน้า 15 / 17 |
| 4HF12 | 750 | 94-147 | 2800 | 6" x 4" | 264–310 | 265.2 | 48-74 | 64-99 | หน้า 15 / 18 |
| 4HF12 | 750 | 107-166 | 2950 | 6" x 4" | 264–310 | 265.2 | 55-87 | 74-117 | หน้า 15 / 19 |
| 4HF12 | 750 | 112-172 | 3000 | 6" x 4" | 264–310 | 265.2 | 58-90 | 78-121 | หน้า 15 / 20 |
| 5HF11 | 1000 | 80-126 | 2600 | 6" x 5" | 252–310 | 262.9 | 50-83 | 67-111 | หน้า 15 / 21 |
| 5HF11 | 1000 | 95-148 | 2800 | 6" x 5" | 252–310 | 262.9 | 67-108 | 90-145 | หน้า 15 / 22 |
| 5HF11 | 1000 | 107-167 | 2950 | 6" x 5" | 252–310 | 262.9 | 78-126 | 105-169 | หน้า 15 / 23 |
| 5HF11 | 1000 | 111-173 | 3000 | 6" x 5" | 252–310 | 262.9 | 82-132 | 110-177 | หน้า 15 / 24 |
| 6HF12 | 1250 | 83-132 | 2600 | 8" x 6" | 252–305 | 263.8 | 68-109 | 91-146 | หน้า 15 / 25 |
| 6HF12 | 1250 | 134-154 | 2800 | 8" x 6" | 252–305 | 263.8 | 86-136 | 115-182 | หน้า 15 / 26 |
| 6HF12 | 1250 | 115-170 | 2950 | 8" x 6" | 252–305 | 263.8 | 100-160 | 134-215 | หน้า 15 / 27 |
| 6HF12 | 1250 | 121-179 | 3000 | 8" x 6" | 252–305 | 263.8 | 105-167 | 141-224 | หน้า 15 / 28 |
| 6HF12 | 1500 | 108-165 | 2950 | 8" x 6" | 252–305 | 263.8 | 100-160 | 134-215 | หน้า 15 / 29 |
| 6HF12 | 1500 | 114-174 | 3000 | 8" x 6" | 252–305 | 263.8 | 105-167 | 141-224 | หน้า 15 / 30 |
| 6HF18 | 1500 | 101-124 | 1800 | 8" x 6" | 395–436 | 214.5 | 122-165 | 164-220 | หน้า 15 / 31 |
| 6HF21 | 1500 | 100-140 | 1480 | 8" x 6" | 438–520 | 217.3 | 123-185 | 165-250 | หน้า 15 / 32 |
| 8HF13 | 2000 | 120-146 | 2800 | 10" x 8" | 305–330 | 287.5 | 156-192 | 209-257 | หน้า 15 / 33 |
| 8HF13 | 2000 | 135-166 | 2950 | 10" x 8" | 305–330 | 287.5 | 182-225 | 244-302 | หน้า 15 / 34 |
| 8HF13 | 2000 | 138-173 | 3000 | 10" x 8" | 305–330 | 287.5 | 192-236 | 257-316 | หน้า 16 / 35 |
| 8HF21 | 2000 | 98-126 | 1480 | 10" x 8" | 455–520 | 210.2 | 141-191 | 189-255 | หน้า 16 / 36 |
| 8HF17 | 2000 | 110-140 | 1770 | 10" x 8" | 375–450 | 220.8 | 198-260 | 266-350 | หน้า 16 / 37 |
| 8HF17 | 2500 | 106-136 | 1770 | 10" x 8" | 375–450 | 220.8 | 198-260 | 266-350 | หน้า 16 / 38 |
ไม่พบรายการที่ตรงกัน ลองค้นหารุ่นหรือจุดทำงานอื่น
104 รายการ
เลื่อนแนวนอนเพื่อดูทุกคอลัมน์ แต่ละแถวเชื่อมไปยังหน้าต้นฉบับใน PDF
| รุ่น | อัตราการไหลพิกัด GPM | เฮดสุทธิ m | ความดันสุทธิพิกัด · psi | ความเร็วรอบ rpm | ขนาด inches | ใบพัด ต่ำสุด–สูงสุด · mm | ความดันใช้งานสูงสุด · psi | แหล่งข้อมูล |
|---|---|---|---|---|---|---|---|---|
| 2.5HFT9 | 150 | 80-140 | 115-200 | 2950 | 3" x 2.5" | 150–220 | 300 | หน้า 74 / 1 |
| 2.5HFT12 | 250 | 55-232 | 78-330 | 2950 | ไม่ระบุ | 171–305 | 400 | หน้า 74 / 2 |
| 3HF12 | 250 | 90-143 | 130-203 | 2950 | 4" x 3" | 256–320 | 320 | หน้า 74 / 3 |
| 3HF12 | 250 | 95-148 | 135-210 | 3000 | 4" x 3" | 256–320 | 320 | หน้า 74 / 4 |
| 3HF12 | 250 | 120-149 | 170-212 | 3600 | 4" x 3" | 256–280 | 320 | หน้า 74 / 5 |
| 3HF12 | 300 | 92-143 | 130-203 | 2950 | 4" x 3" | 256–320 | 320 | หน้า 74 / 6 |
| 3HF12 | 300 | 95-148 | 135-210 | 3000 | 4" x 3" | 256–320 | 320 | หน้า 74 / 7 |
| 3HF12 | 300 | 120-149 | 170-212 | 3600 | 4" x 3" | 256–320 | 320 | หน้า 74 / 8 |
| 4HF12L | 300 | 62-98 | 88-139 | 2600 | 6" x 4" | 260–310 | 300 | หน้า 74 / 9 |
| 4HF12L | 300 | 73-114 | 104-162 | 2800 | 6" x 4" | 260–310 | 300 | หน้า 74 / 10 |
| 4HF12L | 300 | 82-127 | 116-180 | 2950 | 6" x 4" | 260–310 | 300 | หน้า 74 / 11 |
| 4HF12L | 300 | 84-131 | 120-187 | 3000 | 6" x 4" | 260–310 | 300 | หน้า 74 / 12 |
| 2.5HFT12 | 300 | 120-220 | 170-313 | 2950 | 3" x 2.5" | 230–305 | 400 | หน้า 74 / 13 |
| 3HF12 | 400 | 80-140 | 115-200 | 2950 | 4" x 3" | 256–320 | 320 | หน้า 74 / 14 |
| 3HF12 | 400 | 84-144 | 120-205 | 3000 | 4" x 3" | 256–320 | 320 | หน้า 74 / 15 |
| 3HF12 | 400 | 112-144 | 160-205 | 3600 | 4" x 3" | 256–278 | 320 | หน้า 74 / 16 |
| 3HFT11 | 400 | 136-230 | 194-327 | 2930 | 4" x 3" | 230–295 | 410 | หน้า 74 / 17 |
| 4HF12L | 400 | 59-94 | 84-134 | 2600 | 6" x 4" | 260–310 | 300 | หน้า 74 / 18 |
| 4HF12L | 400 | 70-110 | 99-157 | 2800 | 6" x 4" | 260–310 | 300 | หน้า 74 / 19 |
| 4HF12L | 400 | 78-123 | 111-175 | 2950 | 6" x 4" | 260–310 | 300 | หน้า 74 / 20 |
| 4HF12L | 400 | 81-128 | 115-182 | 3000 | 6" x 4" | 260–310 | 300 | หน้า 74 / 21 |
| 3HF12 | 450 | 80-140 | 115-200 | 2950 | 4" x 3" | 256–320 | 320 | หน้า 75 / 22 |
| 3HF12 | 450 | 84-144 | 120-205 | 3000 | 4" x 3" | 256–320 | 320 | หน้า 75 / 23 |
| 3HF12 | 450 | 112-144 | 160-205 | 3600 | 4" x 3" | 256–276 | 320 | หน้า 75 / 24 |
| 4HF12L | 450 | 57-93 | 81-132 | 2600 | 6" x 4" | 260–310 | 300 | หน้า 75 / 25 |
| 4HF12L | 450 | 67-109 | 96-155 | 2800 | 6" x 4" | 260–310 | 300 | หน้า 75 / 26 |
| 4HF12L | 450 | 76-122 | 108-173 | 2950 | 6" x 4" | 260–310 | 300 | หน้า 75 / 27 |
| 4HF12L | 450 | 79-126 | 113-179 | 3000 | 6" x 4" | 260–310 | 300 | หน้า 75 / 28 |
| 3HF12 | 500 | 80-140 | 115-200 | 2950 | 4" x 3" | 256–320 | 320 | หน้า 75 / 29 |
| 3HF12 | 500 | 84-144 | 120-205 | 3000 | 4" x 3" | 256–320 | 320 | หน้า 75 / 30 |
| 3HF12 | 500 | 112-144 | 160-205 | 3600 | 4" x 3" | 256–274 | 320 | หน้า 75 / 31 |
| 4HF10 | 500 | 35-60 | 50-85 | 2950 | 6" x 4" | 180–230 | 185 | หน้า 75 / 32 |
| 4HF12L | 500 | 55-91 | 78-129 | 2600 | 6" x 4" | 260–310 | 300 | หน้า 75 / 33 |
| 4HF12L | 500 | 65-107 | 93-152 | 2800 | 6" x 4" | 260–310 | 300 | หน้า 75 / 34 |
| 4HF12L | 500 | 74-120 | 105-171 | 2950 | 6" x 4" | 260–310 | 300 | หน้า 75 / 35 |
| 4HF12L | 500 | 77-124 | 109-177 | 3000 | 6" x 4" | 260–310 | 300 | หน้า 75 / 36 |
| 4HF13 | 500 | 91-124 | 130-176 | 2600 | 6" x 4" | 305–350 | 300 | หน้า 75 / 37 |
| 4HF13 | 500 | 108-145 | 153-206 | 2800 | 6" x 4" | 305–350 | 300 | หน้า 75 / 38 |
| 4HF13 | 500 | 120-162 | 171-230 | 2950 | 6" x 4" | 305–350 | 300 | หน้า 75 / 39 |
| 4HF13 | 500 | 124-167 | 177-238 | 3000 | 6" x 4" | 305–350 | 300 | หน้า 75 / 40 |
| 3HFT11 | 500 | 131-225 | 187-320 | 2930 | 4" x 3" | 230–295 | 410 | หน้า 75 / 41 |
| 3HFTD14 | 500 | 200-330 | 284-469 | 2970 | 5" x 3" | 280–350 | 585 | หน้า 75 / 42 |
| 4HF12 | 750 | 56-86 | 79-122 | 2600 | 6" x 4" | 260–310 | 300 | หน้า 75 / 43 |
| 4HF12 | 750 | 66-103 | 94-147 | 2800 | 6" x 4" | 260–310 | 300 | หน้า 75 / 44 |
| 4HF12 | 750 | 75-117 | 107-166 | 2950 | 6" x 4" | 260–310 | 300 | หน้า 75 / 45 |
| 4HF12 | 750 | 79-121 | 112-172 | 3000 | 6" x 4" | 260–310 | 300 | หน้า 75 / 46 |
| 4HF13 | 750 | 80-114 | 114-162 | 2600 | 6" x 4" | 305–350 | 300 | หน้า 76 / 47 |
| 4HF13 | 750 | 96-135 | 137-192 | 2800 | 6" x 4" | 305–350 | 300 | หน้า 76 / 48 |
| 4HF13 | 750 | 109-151 | 155-215 | 2950 | 6" x 4" | 305–350 | 300 | หน้า 76 / 49 |
| 4HF13 | 750 | 114-157 | 162-224 | 3000 | 6" x 4" | 305–350 | 300 | หน้า 76 / 50 |
| 4HF16 | 750 | 80-120 | 113-171 | 2350 | 5" x 4" | 316–395 | 270 | หน้า 76 / 51 |
| 4HFT19 | 750 | 150-230 | 213-327 | 1780 | 6" x 4" | 383–470 | 600 | หน้า 76 / 52 |
| 4HFT19 | 750 | 210-315 | 299-448 | 2100 | 6" x 4" | 383–470 | 600 | หน้า 76 / 53 |
| 4HFTD13 | 750 | 125-300 | 178-427 | 2950 | 6" x 4" | 230–350 | 550 | หน้า 76 / 54 |
| 5HF11 | 1000 | 56-89 | 80-126 | 2600 | 6" x 5" | 252–310 | 260 | หน้า 76 / 55 |
| 5HF11 | 1000 | 67-104 | 95-148 | 2800 | 6" x 5" | 252–310 | 260 | หน้า 76 / 56 |
| 5HF11 | 1000 | 75-117 | 107-167 | 2950 | 6" x 5" | 252–310 | 260 | หน้า 76 / 57 |
| 5HF11 | 1000 | 78-122 | 111-173 | 3000 | 6" x 5" | 252–310 | 260 | หน้า 76 / 58 |
| 6HF15 | 1000 | 135-182 | 192-259 | 2950 | 8" x 6" | 320–370 | 355 | หน้า 76 / 59 |
| 6HF15 | 1000 | 127-165 | 180-235 | 2800 | 8" x 6" | 320–370 | 360 | หน้า 76 / 60 |
| 6HFTD12 | 1000 | 160-245 | 227-348 | 2950 | 8" x 6" | 240–300 | 440 | หน้า 76 / 61 |
| 6HF14K | 1000 | 120-162 | 170-230 | 2950 | 8" x 6" | 300–355 | 325 | หน้า 76 / 62 |
| 6HF14K | 1000 | 105-148 | 150-210 | 2800 | 8" x 6" | 300–355 | 325 | หน้า 76 / 63 |
| 4HFT19 | 1000 | 240-375 | 341-533 | 2300 | 6" x 4" | 383–470 | 600 | หน้า 76 / 64 |
| 4HFT14 | 1000 | 180-300 | 256-427 | 2950 | 6" x 4" | 280–352 | 550 | หน้า 76 / 65 |
| 6HF12 | 1250 | 80-127 | 113-180 | 2950 | 8" x 6" | 245–305 | 275 | หน้า 76 / 66 |
| 6HF13 | 1250 | 90-150 | 128-213 | 2950 | 8" x 6" | 264–330 | 285 | หน้า 76 / 67 |
| 6HF14K | 1250 | 110-155 | 156-220 | 2950 | 8" x 6" | 300–355 | 315 | หน้า 76 / 68 |
| 6HF14K | 1250 | 113-141 | 160-200 | 2800 | 8" x 6" | 300–355 | 325 | หน้า 76 / 69 |
| 6HF15 | 1250 | 128-175 | 182-249 | 2950 | 8" x 6" | 320–370 | 355 | หน้า 76 / 70 |
| 6HFTD12 | 1250 | 140-235 | 199-334 | 2950 | 8" x 6" | 240–300 | 440 | หน้า 76 / 71 |
| 6HFTD18 | 1250 | 82-126 | 117-179 | 1480 | 8" x 6" | 390–465 | 490 | หน้า 77 / 72 |
| 6HFTD18 | 1250 | 128-188 | 178-267 | 1800 | 8" x 6" | 390–465 | 490 | หน้า 77 / 73 |
| 6HFTD18 | 1250 | 182-268 | 259-381 | 2100 | 8" x 6" | 390–465 | 490 | หน้า 77 / 74 |
| 6HF12 | 1500 | 75-121 | 106-172 | 2950 | 8" x 6" | 245–305 | 275 | หน้า 77 / 75 |
| 6HF13 | 1500 | 90-145 | 128-206 | 2950 | 8" x 6" | 264–330 | 285 | หน้า 77 / 76 |
| 6HF18 | 1500 | 70-88 | 101-124 | 1800 | 8" x 6" | 395–436 | 140 | หน้า 77 / 77 |
| 6HF20 | 1500 | 75-120 | 107-171 | 1800 | 8" x 6" | 440–520 | 220 | หน้า 77 / 78 |
| 6HF21 | 1500 | 70-102 | 100-145 | 1480 | 8" x 6" | 438–520 | 150 | หน้า 77 / 79 |
| 6HFTD18 | 1500 | 120-180 | 171-256 | 1800 | 8" x 6" | 390–465 | 490 | หน้า 77 / 80 |
| 6HFTD18 | 1500 | 178-262 | 253-373 | 2100 | 8" x 6" | 390–465 | 490 | หน้า 77 / 81 |
| 8HF12H | 1500 | 40-72 | 56-102 | 2350 | 8" x 8" | 300–340 | 200 | หน้า 77 / 82 |
| 6HFTD13 | 1500 | 190-330 | 270-469 | 2950 | 8" x 6" | 270–334 | 550 | หน้า 77 / 83 |
| 8HF13 | 2000 | 84-103 | 120-146 | 2800 | 10" x 8" | 305–330 | 300 | หน้า 77 / 84 |
| 8HF13 | 2000 | 95-117 | 135-166 | 2950 | 10" x 8" | 305–330 | 300 | หน้า 77 / 85 |
| 8HF13 | 2000 | 97-122 | 138-173 | 3000 | 10" x 8" | 305–330 | 300 | หน้า 77 / 86 |
| 8HF17 | 2000 | 70-98 | 100-140 | 1800 | 10" x 8" | 375–450 | 155 | หน้า 77 / 87 |
| 8HF20 | 2000 | 80-125 | 114-178 | 1800 | 10" x 8" | 430–515 | 280 | หน้า 77 / 88 |
| 8HF21 | 2000 | 70-91 | 100-130 | 1480 | 10" x 8" | 455–520 | 140 | หน้า 77 / 89 |
| 6HFTD21 | 2000 | 120-200 | 170-284 | 1480 | 8" x 6" | 430–540 | 375 | หน้า 77 / 90 |
| 6HFTD12S | 2000 | 140-240 | 199-341 | 2950 | 8" x 6" | 264–330 | 505 | หน้า 77 / 91 |
| 8HF14 | 2000 | 116-131 | 165-186 | 2950 | 10" x 8" | 320–340 | 305 | หน้า 77 / 92 |
| 8HF15 | 2500 | 108-168 | 154-239 | 2950 | 12" x 8" | 305–380 | 350 | หน้า 77 / 93 |
| 8HF17 | 2500 | 75-96 | 106-136 | 1800 | 10" x 8" | 375–450 | 155 | หน้า 77 / 95 |
| 8HF20 | 2500 | 75-120 | 107-171 | 1800 | 10" x 8" | 430–515 | 280 | หน้า 77 / 96 |
| 8HF15 | 3000 | 120-160 | 171-228 | 2950 | 12" x 8" | 330–380 | 350 | หน้า 78 / 97 |
| 10HF20 | 3000 | 52-83 | 74-118 | 1480 | 14" x 10" | 410–510 | 270 | หน้า 78 / 98 |
| 10HF20 | 3000 | 80-122 | 114-174 | 1800 | 14" x 10" | 410–510 | 270 | หน้า 78 / 99 |
| 10HF22 | 3000 | 68-89 | 97-127 | 1480 | 14" x 10" | 490–561 | 300 | หน้า 78 / 100 |
| 10HF27 | 3000 | 105-165 | 149-235 | 1480 | 12" x 10" | 560–690 | 440 | หน้า 78 / 101 |
| 10HF20 | 4000 | 48-80 | 68-114 | 1480 | 14" x 10" | 410–510 | 270 | หน้า 78 / 102 |
| 10HF20 | 4000 | 75-120 | 107-171 | 1800 | 14" x 10" | 410–510 | 270 | หน้า 78 / 103 |
| 10HF22 | 4000 | 100-131 | 142-186 | 1800 | 14" x 10" | 490–561 | 300 | หน้า 78 / 104 |
| 10HF22 | 5000 | 95-125 | 135-178 | 1800 | 14" x 10" | 490–561 | 300 | หน้า 78 / 105 |
ไม่พบรายการที่ตรงกัน ลองค้นหารุ่นหรือจุดทำงานอื่น
* การยืนยันกำลังชุดขับ: ต้นฉบับระบุค่า kW/hp ขัดแย้งกันในตาราง UL แถว 27–30 และระบุ hp ไม่ครบในแถว 52 และ 58 ค่าที่เกี่ยวข้องแสดงเป็น “ต้องยืนยัน” ในตารางด้านบน ต้องขอข้อมูลกำลังที่ปั๊มใช้สูงสุดและพิกัดชุดขับที่ตรวจสอบแล้ว ตารางช่วงกว้างคงหน่วย การปัดเศษ และหมายเลขแถวตามต้นฉบับ
การออกแบบเชิงกล
ดูโครงสร้าง แบบ และวัสดุของปั๊มดับเพลิงที่เลือก
ตัวเรือนออกแบบให้ตรวจสอบใบพัดและชิ้นส่วนภายในได้โดยไม่รื้อท่อดูดหรือท่อส่ง มีจุดใช้สกรูดันเพื่อช่วยถอดอย่างควบคุมได้
ดูต้นฉบับ · หน้า 5หัวข้อการออกแบบเชิงกลอธิบายช่องทางน้ำของใบพัดปิด และแหวนกันสึกตัวเรือนที่ยึดแน่นและเลือกวัสดุให้ไม่เกิดการกัดติด
ดูต้นฉบับ · หน้า 6คู่มือระบุการถ่วงสมดุลแบบไดนามิกของใบพัดที่ระดับ G6.3 พร้อมเกณฑ์การออกแบบเพลาและตลับลูกปืน
ดูต้นฉบับ · หน้า 5มีข้อมูลจุดระบายน้ำจากตัวเรือน ข้อมูลหน้าแปลน และแบบรุ่นปั๊ม เพื่อใช้วางแผนติดตั้ง
ดูต้นฉบับ · หน้า 6ภาพตัดแสดงปั๊มสปลิตเคสขั้นเดียว ปั๊มสองขั้นที่มีทางน้ำเชื่อมภายในหรือภายนอก และปั๊มสองขั้นที่ใช้ใบพัดดูดสองด้าน
ดูต้นฉบับ · หน้า 171ภาพตัดที่ให้มาแสดงซีลแบบแพ็กกิง หากต้องการแมคคานิคอลซีล ต้องยืนยันว่าเป็นรูปแบบที่ได้รับการรับรองสำหรับปั๊มรุ่นนั้นโดยตรง
ดูต้นฉบับ · หน้า 8
โครงสร้างอ้างอิง
วัสดุเหล่านี้มาจากตัวอย่างแผ่นข้อมูลทางเทคนิคหน้า 9 ต้องยืนยันโครงสร้างและพิกัดความดันของรุ่นที่เลือก ตารางเทียบวัสดุอยู่หน้า 186
| ชิ้นส่วน | วัสดุ/โครงสร้างอ้างอิง |
|---|---|
| ตัวเรือนปั๊ม | CI FG 260, BS 1452 |
| ใบพัด | บรอนซ์ LG2, BS 1400 |
| แหวนกันสึกตัวเรือน | บรอนซ์ LB2, BS 1400 |
| เพลา | AISI 410 |
| ปลอกเพลาและนอต | บรอนซ์ CT1, BS 1400 / AISI 316 ตามที่ระบุในแบบฟอร์มต้นฉบับ |
| ฝาประกับแกลนด์ | บรอนซ์ LG2, BS 1400 |
| แหวนแลนเทิร์น | บรอนซ์ LG2, BS 1400 |
| ห้องบรรจุแพ็กกิง | ใช้ซีลแบบแพ็กกิง |
| แพ็กกิง | แพ็กกิงอ่อน CARRARA รุ่น R4804 |
| อุปกรณ์ยึด | HTS เกรด 10.9 |
37 กลุ่มรุ่นในตารางที่แยกจากกัน เลือกรุ่นในตารางที่เกี่ยวข้องเพื่อตรวจสอบจุดทำงาน ความเร็วรอบ และต้นฉบับ
ชุดขับและขอบเขตส่งมอบ
บัญชีอุปกรณ์ฉบับสุดท้ายควรระบุปั๊ม ชุดขับ ตู้ควบคุม คัปปลิง ฐาน และอุปกรณ์ประกอบที่ตกลงกัน
ขับด้วยมอเตอร์ไฟฟ้า
โบรชัวร์อธิบายชุดปั๊มขับด้วยมอเตอร์ และตัวเลือกการสตาร์ทผ่านตู้ควบคุม ได้แก่ ต่อตรง สตาร์-เดลตา ออโตทรานส์ฟอร์เมอร์ และซอฟต์สตาร์ท ตามรูปแบบที่เลือก
ขับด้วยเครื่องยนต์ดีเซล
ตรวจสอบพิกัดและความเร็วรอบเครื่องยนต์ร่วมกับระบบหล่อเย็น สตาร์ท เชื้อเพลิง ไอเสีย และการเชื่อมต่อตู้ควบคุม โบรชัวร์มีแบบประกอบชุดขับเครื่องยนต์เพื่อใช้ประสานงาน
โบรชัวร์ระบุตัวเรือนเหล็กหล่อ FG260 ใบพัดบรอนซ์ LG2 และเพลา AISI 410 เป็นวัสดุอ้างอิงสำหรับน้ำสะอาด ต้องตกลงวัสดุ ระบบซีลเพลา และข้อกำหนดงานพิเศษให้ตรงกับรูปแบบที่เลือก
แหล่งข้อมูล: เอกสาร Fire Delivery Program หน้า 16.
แหล่งข้อมูล: เอกสาร Fire Delivery Program หน้า 15.
ขอบเขตตามคู่มือใช้เป็นข้อมูลอ้างอิง เอกสารเสนออนุมัติฉบับสุดท้ายต้องระบุอุปกรณ์ทุกชิ้นที่ส่งมอบ การรับรองเมื่อกำหนดให้มี และข้อยกเว้นที่เกี่ยวข้อง
เปิดขอบเขตชุดปั๊ม · หน้า 8ชุดตลับลูกปืนพร้อมนอตล็อกและแหวนล็อก; โอริง; ใบพัด; แหวนกันสึกตัวเรือน; เพลาพร้อมลิ่ม; ปลอกเพลา; นอตปลอกเพลา; บุชห้องแพ็กกิง; ฝาประกับแกลนด์; แหวนแลนเทิร์น; แพ็กกิงชนิดไม่มีใยหิน; ปะเก็นตัวเรือน
คำแนะนำนี้สำหรับซีรีส์ HF ที่ใช้ซีลแบบแพ็กกิง จำนวนและข้อกำหนดชิ้นส่วนขึ้นอยู่กับรุ่น ตารางต้นฉบับ หน้า 187.
ประสบการณ์โครงการ
ดูโครงการอ้างอิงปั๊มดับเพลิงสำหรับโรงงาน อาคาร คลังสินค้า และโครงสร้างพื้นฐาน

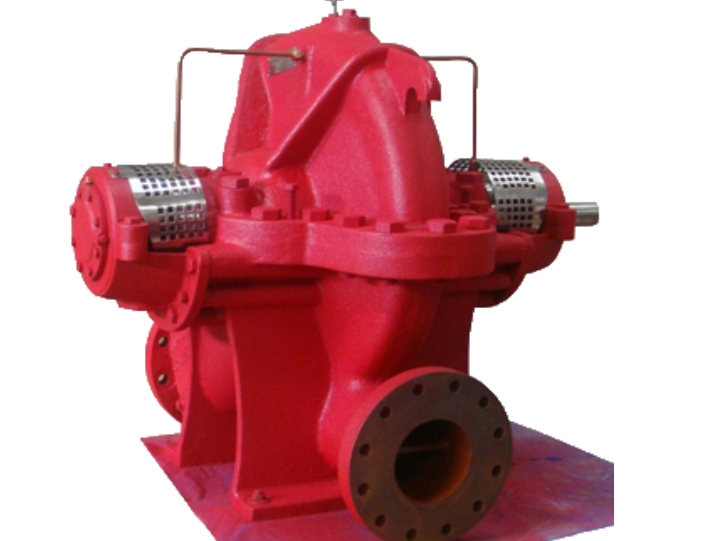

Indonesia
ปั๊มดับเพลิงเฮดสูงแบบดับเบิลโวลูต สำหรับระบบป้องกันอัคคีภัยในโรงกลั่น

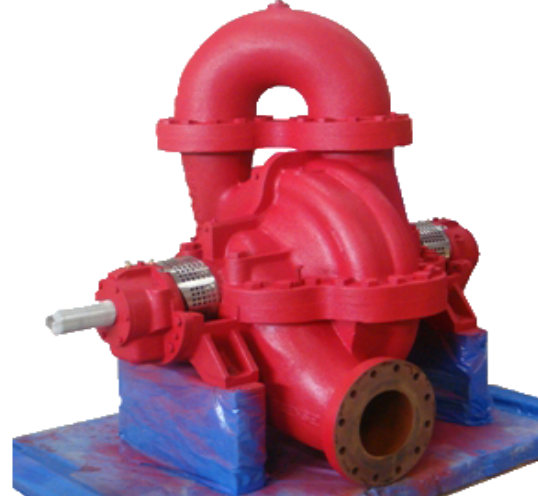

Indonesia
ปั๊มดับเพลิงเฮดสูงสำหรับระบบป้องกันอัคคีภัยในคลังน้ำมัน
Bangkok, Thailand
ปั๊มสปลิตเคสแนวนอนสำหรับระบบป้องกันอัคคีภัยในคลัง LPG

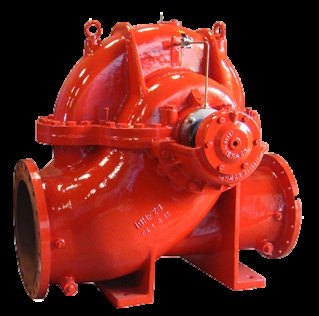

Kuwait
ปั๊มดับเพลิงขับด้วยเครื่องยนต์ดีเซล สำหรับระบบป้องกันอัคคีภัยบนแท่นขุดเจาะน้ำมัน
โครงการอ้างอิงของผู้ผลิตจากเอกสารปั๊มดับเพลิงในอุตสาหกรรมน้ำมันและก๊าซที่ให้มา จุดทำงานคงตามต้นฉบับ ข้อมูลโครงการเหล่านี้ไม่ยืนยันสถานะการรับรองปัจจุบันหรือการเลือกชุดปั๊มใหม่ แหล่งข้อมูล Siam Gas ระบุความเร็วปั๊มและเครื่องยนต์ต่างกัน จึงไม่แสดงพิกัดเครื่องยนต์ซ้ำในที่นี้
134 แถวตามต้นฉบับ
เลื่อนแนวนอนเพื่อดูทุกคอลัมน์ หน่วยและรายการซ้ำคงตามต้นฉบับ ไม่มีการอนุมานจำนวนโครงการหรือจำนวนปั๊มติดตั้งรวม
| โครงการ | สถานที่ | รุ่นปั๊ม | จุดทำงานที่ระบุ | ชุดขับ | จำนวน | แหล่งข้อมูล |
|---|---|---|---|---|---|---|
| SiEn (Qingdao) Integrated Circuits Co.,Ltd | China | 8HF13 | 2000usgpm 135psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| SiEn (Qingdao) Integrated Circuits Co.,Ltdรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | China | 8HF13 | 2000usgpm 135psi @2800rpm | เครื่องยนต์ดีเซล (Clarke) | 1 | หน้า 2 |
| JD Hefei Industrial Park | China | 5HF11 | 1000usgpm 118psi @3000rpm | เครื่องยนต์ดีเซล (Bimotor) | 2 | หน้า 2 |
| HEXAGON Qingdao Project | China | 4HF12L | 500usgpm 120 psi @2950rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| JD Hefei Industrial Park | China | 6HF12 | 1500usgpm 145psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| JD Hefei Industrial Parkรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | China | 6HF12 | 1500usgpm 145psi @2950rpm | เครื่องยนต์ดีเซล (Bimotor) | 2 | หน้า 2 |
| Visionox Guangzhou porject | China | 8HF13 | 2000 usgpm @ 145 PSI | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| Newly Weds Food Nantong project | China | 6HF12 | 1500usgpm 157psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Freescale Semiconductor project | China | 6HF12 | 1250usgpm 115psi @2950rpm | เครื่องยนต์ดีเซล (Clarke) | 1 | หน้า 2 |
| Rudolf Chemical Nantong project | China | 6HF12 | 1250usgpm 121psi @2950rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| Freescale Semiconductor project | China | 4HF12 | 500usgpm 115psi @2950rpm | เครื่องยนต์ดีเซล (Clarke) | 1 | หน้า 2 |
| Fluke Anhui project | China | 6HF12 | 1500usgpm 120psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| SMIC Ningbo Project | China | 8HF13 | 2000gpm @ 135psi, 2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Cummins Wuhan Project | China | 8HF13 | 2000gpm @ 135psi, 2800rpm | เครื่องยนต์ดีเซล (Bimotor) | 1 | หน้า 2 |
| Boehringer Ingelheim Nanchang Project | China | 8HF13 | 2000gpm @ 120psi, 2800rpm | เครื่องยนต์ดีเซล (Bimotor) | 1 | หน้า 2 |
| Boehringer Ingelheim Nanchang Project | China | 5HF11 | 1000gpm @ 85psi, 2600rpm | เครื่องยนต์ดีเซล (Bimotor) | 1 | หน้า 2 |
| GLP Logistics Shanghai Project | China | 6HF12 | 1500usgpm @170psi 3000rpm | เครื่องยนต์ดีเซล (Bimotor) | 3 | หน้า 2 |
| Freescale Semiconductor project | China | 4HF12L | 500usgpm @115psi 3000rpm | เครื่องยนต์ดีเซล (Bimotor) | 1 | หน้า 2 |
| Shenzhen Guanxu Electronics | China | 6HF12 | 1500usgpm 80m 2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Fluke Anhui projectรายการซ้ำตามตารางต้นฉบับ | China | 6HF12 | 1500usgpm 120psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Heinz Qingdao Project | China | 8HF13 | 2000usgpm 153psi @2950rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| SMICS Shaoxing Project | China | 5HF11 | 1000usgpm 145psi @2950rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| SMICS Shaoxing Projectรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | China | 8HF13 | 2000usgpm 160psi@2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| SMICS Shaoxing Projectรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | China | 8HF13 | 2000usgpm 160psi@2950rpm | เครื่องยนต์ดีเซล (Bimotor) | 1 | หน้า 2 |
| Zhangjiagang high-performance materials Project | China | 6HF12 | 1500usgpm 145psi @2950rpm | เครื่องยนต์ดีเซล (Bimotor) | 1 | หน้า 2 |
| Hichipmicro Zhejiang Project | China | 6HF12 | 1500usgpm 125psi @2950rpm | เครื่องยนต์ดีเซล (Bimotor) | 1 | หน้า 2 |
| UNISEM Chengdu Project | China | 5HF11 | 1000usgpm 115psi @2950rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| UNISEM Chengdu Projectรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | China | 6HF12 | 1500usgpm 145psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Shanghai Wenxi Project | China | 4HF12L | 300usgpm 125psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Shanghai Wenxi Projectรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | China | 8HF13 | 2000usgpm 135psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Shanghai Wenxi Projectรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | China | 8HF13 | 2000usgpm 135psi @2800rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| Nexchip Hefei Project | China | 8HF13 | 2000usgpm 170psi @3000rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| ZF Guangzhou Projetc | China | 8HF15 | 2000usgpm 105psi @2100rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| Johnson & Son Project | China | 8HF20 | 2500usgpm 143psi @1760rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| Thermal power plants holding | Iran | 4HF12L | 400usgpm 115psi 2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Thermal power plants holdingรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Iran | 4HF12L | 400usgpm 115psi 3000rpm | เครื่องยนต์ดีเซล (KOEL) | 1 | หน้า 2 |
| Arya sasol polymer company | Iran | 5HF11 | 1000usgpm 115psi 2950rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| Seven Residential Tower Tehran | Iran | 4HF12L | 300usgpm 120m 2950rpm | มอเตอร์ไฟฟ้า | 4 | หน้า 2 |
| Seven Residential Tower Tehranรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Iran | ไม่ระบุ | 500usgpm 120m 2950rpm | มอเตอร์ไฟฟ้า | 3 | หน้า 2 |
| Residential Complex in Isfahan | Iran | 5HF11 | 1000usgpm 165psi 2950rpm | มอเตอร์ไฟฟ้า | 5 | หน้า 2 |
| Residential Complex in Isfahanรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Iran | 4HF12 | 750usgpm 165psi 2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Residential Complex in Isfahanรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Iran | 4HF12L | 500usgpm 165psi 2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Residential Complex in Isfahanรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Iran | EF 80-310 | 400usgpm 85psi 2950rpm | มอเตอร์ไฟฟ้า | 16 | หน้า 2 |
| Residential Complex in Isfahanรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Iran | EF 80-310 | 400usgpm 120psi 2950rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| Tehransar and Vozara | Iran | 4HF12L | 400usgpm 110m 2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Mollasadra | Iran | EF 80-310 | 300usgpm 154psi 3000rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Bank Mandiri at Denpasar Bali | Indonesia | 4HF12 | 750usgpm 105m @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Bank Mandiri at Denpasar Baliรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Indonesia | ไม่ระบุ | ไม่ระบุ | เครื่องยนต์ดีเซล (Clarke) | 1 | หน้า 2 |
| ST Telemedia Global Data Centres | Indonesia | 4HF10 | 400 usgpm 56 psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| ST Telemedia Global Data Centresรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Indonesia | ไม่ระบุ | 400 usgpm 56 psi @2800rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| ST Telemedia Global Data Centresรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Indonesia | ไม่ระบุ | 1250usgpm 100m @3000rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| ST Telemedia Global Data Centresรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Indonesia | ไม่ระบุ | 1250usgpm 100m @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| Ignite Data Center | Indonesia | 5HF11 | 1000usgpm 8bar @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| Ignite Data Centerรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Indonesia | ไม่ระบุ | 1000usgpm 8bar @2800rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| Ignite Data Centerรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Indonesia | 6HF12 | 1250usgpm 125m @3000rpm | มอเตอร์ไฟฟ้า + เครื่องยนต์ดีเซล | 1+1 | หน้า 2 |
| IGP - Mines of Bahodopi Block 2&3 Bungku, Morowali, Central Sulawesi | Indonesia | 4HF12 | 750usgpm 85m @3000rpm | เครื่องยนต์ดีเซล | 4 | หน้า 2 |
| IKN VVIP New Airport in Kalimantan | Indonesia | 6HF12 | 1250usgpm 90m | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| IKN VVIP New Airport in Kalimantanรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Indonesia | 6HF12 | 1250usgpm 90m | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| BW-GIS | Vietnam | 8HF13 | 2000usgpm 120m @3000rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| BW-GISรายการซ้ำตามตารางต้นฉบับ | Vietnam | 8HF13 | 2000usgpm 120m @3000rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| 500kV Van Phong Transformer | Vietnam | 5HF11 | 1000usgpm 110m @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| 500kV Van Phong Transformerรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Vietnam | ไม่ระบุ | 1000usgpm 110m @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| OFFICE HAUS | Vietnam | 6HF12 | 1250usgpm 85m @2950rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 2 |
| 220kV- Dong Ha power station | Vietnam | 5HF11 | 1000usgpm 90m @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| 220kV- Dong Ha power stationรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Vietnam | 5HF11 | 1000usgpm 90m @2800rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| TAN PHU TRUNG IP-CU CHI | Vietnam | 8HF20 | 2500usgpm 85m @1760rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| King Pan - Phu My Project | Vietnam | 8HF13 | 2000usgpm 86m @2800rpm | เครื่องยนต์ดีเซล | 2 | หน้า 2 |
| Van Khanh Power station -ACT | Vietnam | 4HF10 | 300usgpm 45m @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| CU CHI HOSPITAL PROJECT | Vietnam | 8HF13 | 2000usgpm 103m @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| CU CHI HOSPITAL PROJECTรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Vietnam | 8HF13 | 2000usgpm 103m @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| TRAM 500kV BINH DUONG | Vietnam | 5HF11 | 1000usgpm 143psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 2 |
| TRAM 500kV BINH DUONGรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Vietnam | 5HF11 | 1000usgpm 143psi @2800rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| WRG- BINH DINH PROJECT | Vietnam | 8HF20 | 3000usgpm 160psi @1780rpm | เครื่องยนต์ดีเซล | 1 | หน้า 2 |
| Kuwait Oil Rig | Kuwait | 5HF10 | 500usgpm 70m @3000rpm | เครื่องยนต์ดีเซล | 18 | หน้า 3 |
| Kuwait Oil Rig | Kuwait | 5HF10 | 500usgpm 70m @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Kuwait Oil Rig KDC 55 & 56 | Kuwait | 5HF10H | 750usgpm 70m @3000rpm | เครื่องยนต์ดีเซล | 4 | หน้า 3 |
| Kuwait Oil Rig GNDC Rigs | Kuwait | 5HF10 | 500usgpm 70m @3000rpm | เครื่องยนต์ดีเซล | 6 | หน้า 3 |
| Kuwait Oil Rig KDC 27,50 & 29 | Kuwait | 5HF10H | 750usgpm 70m @3000rpm | เครื่องยนต์ดีเซล | 6 | หน้า 3 |
| Kuwait Oil Rig | Kuwait | 5HF10H | 750usgpm 70m @3000rpm | เครื่องยนต์ดีเซล | 2 | หน้า 3 |
| Kuwait Oil Rigรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Kuwait | 4HF12L | 500usgpm 109psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Desalination Station Abo Rammad 2000M3/Day./ Shala | Egypt | 4HF10 | 500usgpm 6bar @2950rpm | มอเตอร์ไฟฟ้า | 4 | หน้า 3 |
| 9530-8-2021 Hurghada Fish Market Fire Fighting Group | Egypt | 4HF12L | 500usgpm 8bar @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| 9530-8-2021 Hurghada Fish Market Fire Fighting Groupรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Egypt | 4HF12L | 500usgpm 8bar @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| 10125-01-2022 Abo Rammad South Sina Sea Port | Egypt | 5HF11 | 1000usgpm 115psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| 10125-01-2022 Abo Rammad South Sina Sea Portรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Egypt | 5HF11 | 1000usgpm 115psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| K-flex factory egypt | Egypt | 4HF12 | 750usgpm 10bar @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| K-flex factory egyptรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Egypt | 4HF12 | 750usgpm 10bar @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Geely Auto Showroom | Egypt | 6HF12 | 1500usgpm 10bar @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| Geely Auto Showroomรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Egypt | 6HF12 | 1500usgpm 10bar @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| UL FM fire set in Ecuador | Ecuador | EF 80-310 | 300usgpm 125psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| UL FM Fire set Replacement | Morocco | 4HF12 | 750usgpm 9bar@3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| SCON PROJECTS FM Set | India | 8HF13 | 2000usgpm 88m @2800rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| UL FM Sets for Ana Oleo | India | 6HF10 | 1250usgpm 70m @2950 | มอเตอร์ไฟฟ้า + ชุดเครื่องยนต์ดีเซล | 1+1 | หน้า 3 |
| FM Set for Schneider Warehouse | India | 8HF20 | 2000usgpm 105m @1760rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| FM Set for Honeywell Warehouse | India | 6HF12 | 1250usgpm 88m @2600rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| FM Set for Emerson Warehouse | India | 8HF13 | 2000usgpm 88m @2600rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| FM Set for GE | India | 8HF20 | 2500usgpm 110m @1760rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Centro Mall Project | Qatar | 4HF12L | 500usgpm 125psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| Centro Mall Projectรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Qatar | ไม่ระบุ | 500usgpm 125psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Centro Mall Project | Qatar | 5HF11 | 1000usgpm 155psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| Centro Mall Projectรายการต่อเนื่องในกลุ่มโครงการเดียวกันตามต้นฉบับ | Qatar | ไม่ระบุ | 1000usgpm 155psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| CONSTRUCTION OF ROADS AND RAILWAY LINES, Cemento Melon Projet, | Chile | 6HF12 | 1500usgpm 10bar@3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Bogota Projet, | Colombia | 6HS21 | 2000usgpm 200psi@1800rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| BELVERDE PROJET | Colombia | 4HF12L | 300usgpm 110psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| HOSPITAL GIRARDOTA PROJET | Colombia | 4HF12L | 300usgpm 110psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| AIRE CAMPESTRE PROJET | Colombia | 4HF13 | 750usgpm 220psi@3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Planta Bermad | Chile | 4HF12 | 750usgpm 130psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| UL FM Fire Set | Chile | 4HF10 | 300usgpm 100psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| UL FM Fire Set | Chile | 4HF12L | 500usgpm 150psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| UL FM Fire Set | Peru | 4HF12 | 750usgpm 160psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| GRUPO PALMAS INDUSTRIA | Peru | 4HF12 | 750usgpm 120psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Centro de Salud Sicchez | Peru | 4HF10 | 500usgpm 100psi @3550rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| UL FM Fire Set | Peru | 4HF12 | 750usgpm 170psi @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| UL FM Fire Set | Italy | 8HF13 | 2000usgpm 145psi @2800rpm | เครื่องยนต์ดีเซล | 2 | หน้า 3 |
| Frew Foods Stawell, Victoria Australia | Australia | 8HF20 | 2500usgpm 87m @1760rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| KYNDRYL PROJECT | France | 4HF10 | 500usgpm 5bar @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| POMONA 33 Tresses. | France | 8HF15 | 2500usgpm 130.5psi @2350rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| AIRBUS AATL 31 Toulouse.. | France | 8HF15 | 2500usgpm 96m @2350rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| SAFT POITIERS | France | 8HF13 | 2000usgpm 131psi@2800rpm | เครื่องยนต์ดีเซล | 2 | หน้า 3 |
| Blue Haven – Crescent Luxury Villas @ Palm Jumeirah | Dubai | 6HF14K | 1000usgpm 178psi @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| Blue Haven – Crescent Luxury Villas @ Palm Jumeirah | Dubai | 6HF14K | 1000usgpm 178psi @2800rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Shoafat - Jerusalem | Israel | 4HF12L | 500usgpm 110psi @2600rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Colgate Pamolive Faactory | Bangladesh | 6HF12 | 1500usgpm 88m @3000rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Camel Oil Lda Beira Terminal Mozambique, Sofala, Beira Portสถานที่ในชื่อโครงการไม่ตรงกับคอลัมน์ประเทศในต้นฉบับ | ตรวจสอบกับต้นฉบับ | 8HF13 | 2000usgpm 100m @2800rpm | เครื่องยนต์ดีเซล | 2 | หน้า 3 |
| Oilcom Mtwara Depot | Tanzania | 8HF20 | 3000usgpm 100m @1780rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Camel Cement Company | Tanzania | 4HF12 | 750usgpm 100m @2950rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| Camel Cement Company | Tanzania | 6HF12 | 1500usgpm 100m @3000rpm | เครื่องยนต์ดีเซล | 2 | หน้า 3 |
| Total Energy | Iraq | 8HF13 | 2000usgpm 85m @2800rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| UL FM Set at GLNG | Nigeria | 8HF20 | 2000usgpm 170psi @1760rpm | เครื่องยนต์ดีเซล | 2 | หน้า 3 |
| Upper Trishuli-1 (3x72MW) HE Project - FM Set | NEPAL | 6HF14L | 1250usgpm 121m @2950rpm | มอเตอร์ไฟฟ้า | 2 | หน้า 3 |
| UL FM Set | Mexico | 4HF10 | 500usgpm 116.5psi @3550rpm | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| UL FM Set | Mexico | 4HF12L | 500usgpm 116.5psi @2600rpm | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
| Ministry of Health, Sur | Oman | EF 100-310 | 500 usgpm 116psi | มอเตอร์ไฟฟ้า | 1 | หน้า 3 |
| Ministry of Health, Sur | Oman | EF 100-310 | 500 usgpm 116psi | เครื่องยนต์ดีเซล | 1 | หน้า 3 |
ไม่พบโครงการที่ตรงกัน ลองค้นหาประเทศหรือรุ่นปั๊ม
FIRE PULSE / การติดตามผ่าน IoT
ปรึกษาการติดตามสถานะระยะไกล การแจ้งเตือน และข้อมูลย้อนหลังของระบบปั๊มดับเพลิง

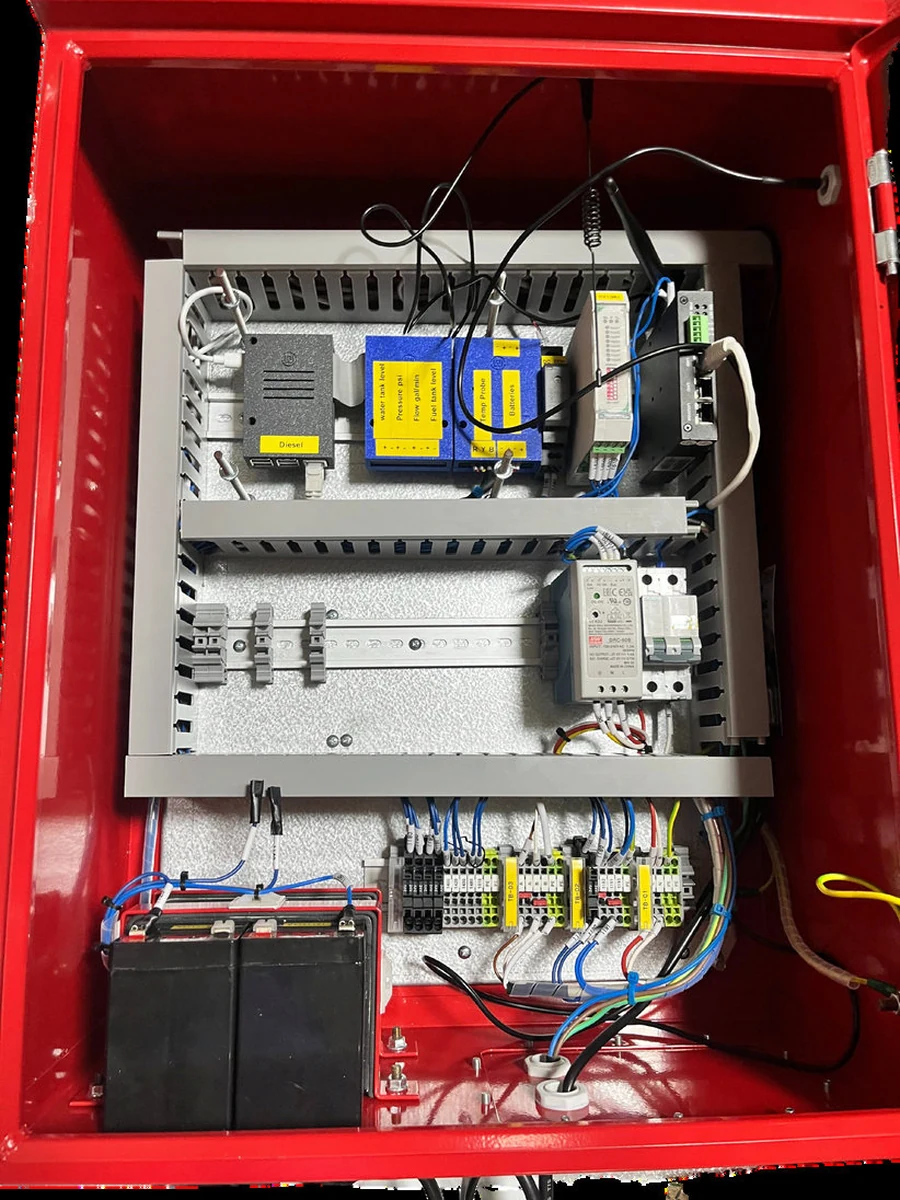

โบรชัวร์ Fire Pulse ที่ให้มาอธิบายข้อมูลอัตราการไหล ความดัน แบตเตอรี่ แรงดันไฟฟ้า และการสั่นสะเทือน เกตเวย์ที่รองรับ 4-20 mA และ Modbus พร้อมแดชบอร์ดส่งออกรายงานและตัวเลือกการเชื่อมต่อระยะไกล
โบรชัวร์กล่าวถึงการพัฒนาโดยอ้างอิง FM 1330 แต่เอกสารที่ให้มาไม่ได้ยืนยันการรับรอง FM 1330 ปัจจุบันสำหรับรูปแบบ Fire Pulse ใดโดยเฉพาะ การติดตามสถานะเพียงอย่างเดียวไม่ใช่หลักฐานการรับรองให้ทดสอบแบบอัตโนมัติหรือไม่มีผู้ควบคุม
การรักษาความดัน
เลือกจ็อกกี้ปั๊มเพื่อรักษาความดันขณะรอใช้งาน และยังให้ปั๊มดับเพลิงหลักเริ่มทำงานได้เมื่อจำเป็น
ประเมินการรั่วซึมและการฟื้นคืนความดันที่ต้องการ การกำหนดอัตราการไหลเป็นเปอร์เซ็นต์ตายตัวของปั๊มหลักเพียงอย่างเดียวไม่ยืนยันจุดทำงานจ็อกกี้ปั๊มที่ถูกต้อง
ใช้ความดันจ่ายต่ำสุดและสูงสุด กราฟปั๊ม และขีดจำกัดความดันระบบ เฮดพิกัดของปั๊มหลักเพียงค่าเดียวไม่พอสำหรับเลือกเฮดจ็อกกี้ปั๊ม
ตั้งค่าและตรวจสอบลำดับการทำงานของจ็อกกี้ปั๊มและปั๊มดับเพลิงให้ตรงกับมาตรฐานที่โครงการใช้และระบบติดตั้งทั้งหมด
บทความใหม่แยกข้อกำหนด NFPA คำแนะนำประกอบ และสมมติฐานการออกแบบออกจากกัน นอกจากนี้ยังมี เอกสารเลือกปั๊มต้นฉบับที่ให้มา ให้ดาวน์โหลด ตัวอย่างการเลือกด้วยเกณฑ์ 1% เป็นเพียงแนวทางคร่าว ๆ ส่วนข้อความ “เฮด + 10 psi” ต้องประเมินความดันทั้งระบบประกอบ
เอกสารวิศวกรรม
เปิดเอกสารที่ให้มาเพื่อดูตาราง แบบ และข้อมูลผลิตภัณฑ์ฉบับเต็ม
สำหรับโครงการของคุณ
ส่งอัตราการไหล ความดัน สภาวะด้านดูด ชุดขับที่ต้องการ และข้อกำหนดการรับรอง
